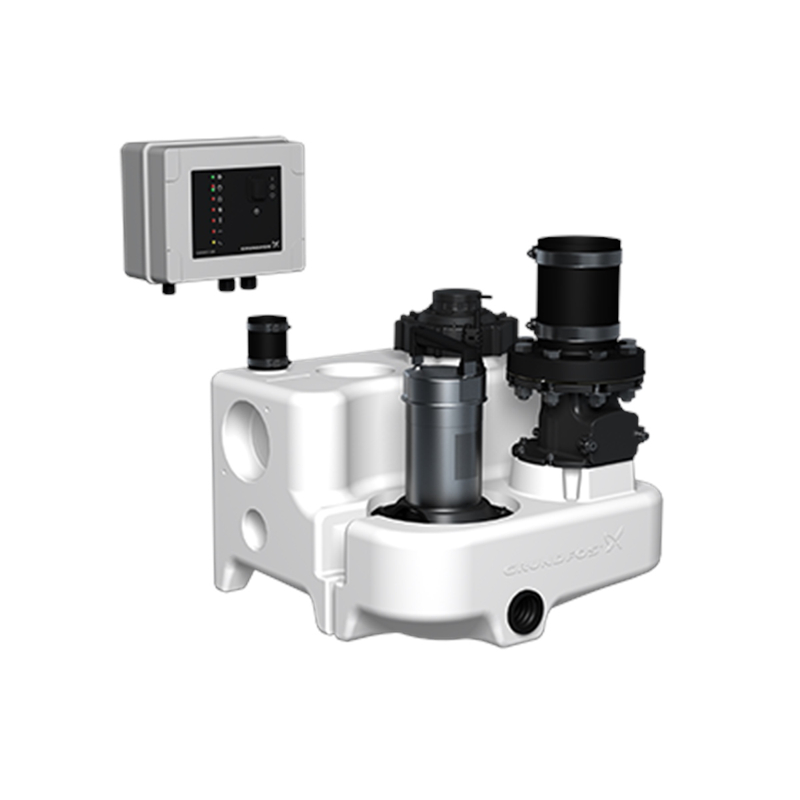

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž s čerpadlem a ponorným motorem, zpětný ventil, adaptér na výtlaku s pružným spojovacím kusem DN100 osazeným na sběrné nádrži a předzapojenou řídicí jednotku, včetně snímače hladiny.Plně integrovaná sběrná nádrž má veškerá potřebná hrdla pro připojení přívodního potrubí ve výškách 180 mm a 250 mm, odvzdušňovacího potrubí DN50 a ručně ovládaného membránového čerpadla příslušenství).Na sběrné nádrži je osazeno 7 přívodních hrdel. Zadní přívody 2x DN100 s jedním hrdlovým těsněním, hrdlo pro přívod na bocích 2x DN100, horní přívod DN100. 2x DN50 pro horní a boční přívod.Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části. Čerpadlo s vírovým oběžným kolem Vortex a bezúdržbovým ponorným motorem, nádržka na olej s fyziologickou nezávadnou olejovou náplní mezi dvěma hřídelovými ucpávkami. Ochrana motoru jističem uvnitř hlavy čerpadla.Řídicí jednotka LC220 s mikroprocesorem je vybavena LED diodou pro veškerá nutná monitorování. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 4 m nebo 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou včetně fázového invertoru pro 3fázový motor)Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.Řídicí jednotka monitoruje provoz čerpadla.Funkce řídicí jednotky: zapínání/vypínání jednoho čerpadla odpadních vod na základě spojitého signálu z piezorezistivního snímače ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem 24hodinový automatický zkušební běh během dlouhé doby nečinnosti provozní signalizace:- stav čerpadla běh, porucha)- interval servisu/údržby jednou za rok volitelné zapnutí/vypnutí pomocí přepínače) poruchová signalizace:- porucha sledu fází a chybějící fáze u 3fázových motorů- alarm vysoké hladiny vody- porucha snímače- spínač externího alarmu pouze alarm)- bezpotenciálový kontakt pro společný alarm automatické nebo ruční resetování alarmů volitelné pomocí přepínače) snadná volba počáteční hladiny 180 nebo 250 mm volitelné pomocí přepínače)Jeden dodatečný vstup pro připojení samostatného spínače hladiny pro detekci zaplavení mimo Multilift externí alarm). Přečerpávací stanice jsou často instalovány v jímce v suterénu na nejnižším místě v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm.Řada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Vlastnosti

• Nízká prostorová náročnost s půdorysem pouze 0,25 m2
• Easy to handle, light-weight, 28 kg
• Snadno ovladatelný ovladač LC 220 s nastavením hladiny nátoku, bezpečnostními funkcemi a samostatnými alarmovými indikacemi pro snadnou diagnostiku poruch
• Complete, pre-assembled, and ready to install
• Vestavěná, zpětná klapka
• 5 vtoků, DN 100
• Piezorezistivní snímač hladiny a spolehlivá detekce hladiny bez ucpání bez přímého kontaktu s čerpanou kapalinou
• Snadná a inteligentní údržba a servisní funkce pro trubici senzoru, sběrnou nádrž a ovladač
• Sedm různých vstupních připojení na všech stranách nabízí maximální flexibilitu instalace

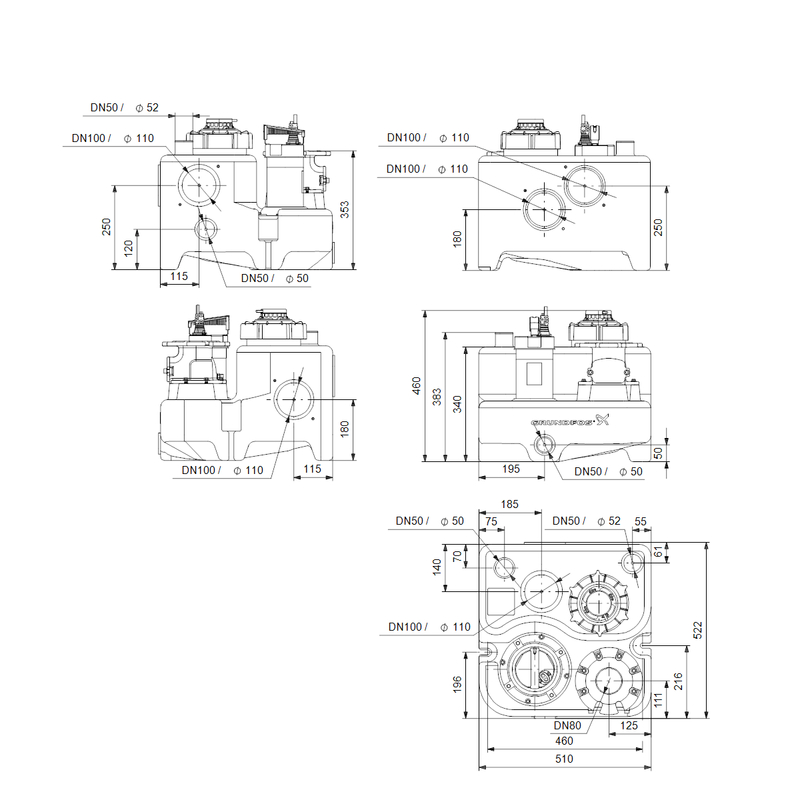

Rozměry

• Šířka: 572 mm
• Výška: 530 mm
• Délka: 629 mm
• Váha brutto: 31,033 kg
• Váha netto: 27,424 kg
