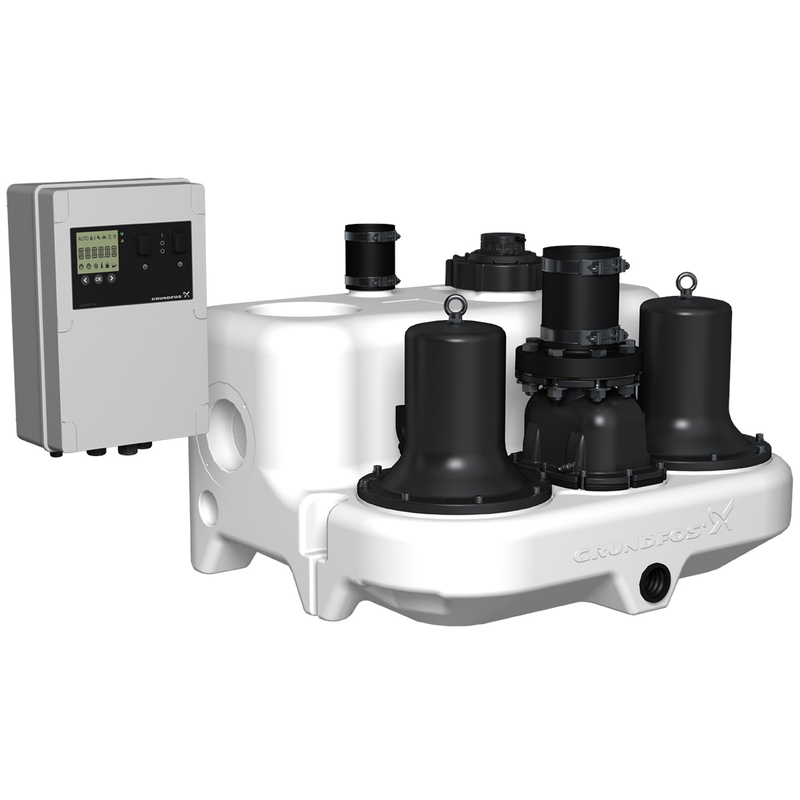

Multilift se dodává jako kompletní jednotka připravená k instalaci a zahrnuje plně integrovanou sběrnou nádrž se dvěma čerpadly a ponornými motory, zpětný ventil s integrovaným Y-kusem, výstupní adaptér s flexibilním připojovacím kusem DN100 umístěným na sběrné nádrži a řídicí jednotku a snímač hladiny.Plně integrovaná sběrná nádrž má všechny potřebné porty pro připojení přívodního potrubí, výtlačného potrubí, odvzdušňovacího potrubí a ručně ovládaného membránového čerpadla příslušenství).Na sběrné nádrži je osazeno 8 přívodních hrdel. Zadní vstup DN100 je umístěn na patentovaném vstupním disku pro plynulé propojení všech vstupních potrubních úrovní uprostřed) mezi 180 a 315 mm. Vstupy DN100 a DN50 na každé straně. Vstupy 2x DN150 a DN50 na horní části nádrže.Korozivzdorné polyetylenové sběrné nádrže Multilift jsou plynotěsné, vodotěsné a nepropouštějí zápach, zajišťují menší množství zbytkové vody a menší sedimentaci provedením zkosené spodní části. Čerpadla s vírovým oběžným kolem Vortex a bezúdržbovým ponorným motorem, nádržka na olej s fyziologickou nezávadnou olejovou náplní mezi dvěma hřídelovými ucpávkami. Zvnějšku lze kontrolovat směr otáčení.Řídicí jednotka LC221 s mikroprocesorem je vybavena displejem pro veškerá možná monitorování. Čerpadlo a snímač jsou připojeny k řídicí jednotce kabelem a potrubím o délce 4 m nebo 10 m. Napájecí kabel má délku 1,5 m a je opatřen zástrčkou včetně fázového invertoru pro 3fázový motor)Bezkontaktní piezorezistivní snímač tlaku připojitelný uvnitř skříně, monitorovaný řídicí jednotkou s přesností na jeden milimetr a zobrazením na displeji. Neucpávající se tlakové potrubí uvnitř nádrže bez pohyblivých částí v odpadní vodě.Řídicí jednotka zajišťuje tepelnou ochranu motoru a monitoruje provoz čerpadla. Tepelná ochrana motoru sestává z tepelných spínačů ve vinutí.Funkce řídicí jednotky: zapínání/vypínání, pravidelné přepínání dvou čerpadel odpadních vod a přepnutí při poruše jednoho z nich na základě spojitého signálu z piezorezistivního snímače jističem a/nebo měřením proudu a také připojením tepelných spínačů ochrana motoru proti běhu na sucho pomocí omezení doby běhu s následným nouzovým provozem 24hodinový automatický zkušební běh během dlouhé doby nečinnosti nastavení dob zpoždění:- zpoždění zastavení doba od dosažení zastavovací hladiny do zastavení čerpadla)- zpoždění spuštění doba od dosažení spouštěcí hladiny do spuštění čerpadla)- zpoždění alarmu doba od výskytu poruchy do signalizace alarmu) pro zabránění krátkodobému alarmu vysoké hladiny v případě dočasného vysokého přítoku do nádrže. automatické měření proudu pro signalizace alarmů provozní signalizace:- provozní režim automatický, ruční)- provozní hodiny- impulsy počet spuštění)- nejvyšší naměřený proud motoru výstražná signalizace:- stav čerpadla běh, porucha)- porucha sledu fází a chybějící fáze- porucha aktivovaná tepelným spínačem- alarm vysoké hladiny vody- interval servisu/údržby volitelný). volba automatického resetování alarmů protokol poruch pro až 20 alarmů volba mezi různými počátečními hladinami volba typu připojeného snímače kalibrace snímače přednastavená) volba intervalu údržby 0 3 6 nebo 12 měsíců).LC 221 má standardně 6 bezpotenciálových výstupů pro:– čerpadlo v provozu– porucha čerpadla– alarm vysoké hladiny– běžná porucha.6 digitálních vstupů pro následující funkce:– připojení snímače tlaku předběžně namontováno)– připojení analogového snímače 43922 mA nebo 0-5 V)– připojení až čtyř hladinových spínačů nebo tlakových spínačů místo analogového snímače– připojení samostatného spínače hladiny, který bude použit pro detekci zaplavení mimo Multilift. Přečerpávací stanice jsou často instalovány v jímce v suterénu – nejnižší místo v budově. V případě například vtékání zemní vody nebo prasklého vodního potrubí bude řídicí jednotka signalizovat alarm.– připojení externího resetu alarmu– připojení tepelného spínače motoruŘada Multilift je navržena podle normy EN12050-1, schválena a monitorována externím institutem LGA. Dalšími osvědčeními jsou VDE, GHOST, CB, EMV

Vlastnosti

• Kompletní, předem sestavené a přednastavené parametry ovládání – připraveno k instalaci
• Controller with LC display, interactive menu, and multiple motor protection functions
• Vestavěná, zpětná klapka
• Piezoresistive level sensor and reliable, blockage-free level detection with no direct contact to the pumped liquid
• Patentovaný, otočný plynulý vstupní disk umožňující flexibilní připojení vstupů ideální pro nové instalace a výměny
• Nastavení vtoku bezstupňový kotouč), DN 100 volitelně DN 150
• Sedm různých vstupních připojení na všech stranách nabízí maximální flexibilitu instalace
• Šest různých velikostí motoru pro dokonalé přizpůsobení požadovanému odvodňovacímu výkonu
• Snadná a inteligentní údržba a servisní funkce pro trubici senzoru, sběrnou nádrž a ovladač
• Jedno záložní čerpadlo pro vysokou provozní bezpečnost, snadnou a chytrou údržbu a servisní funkce pro trubici senzoru, sběrnou nádrž a ovladač

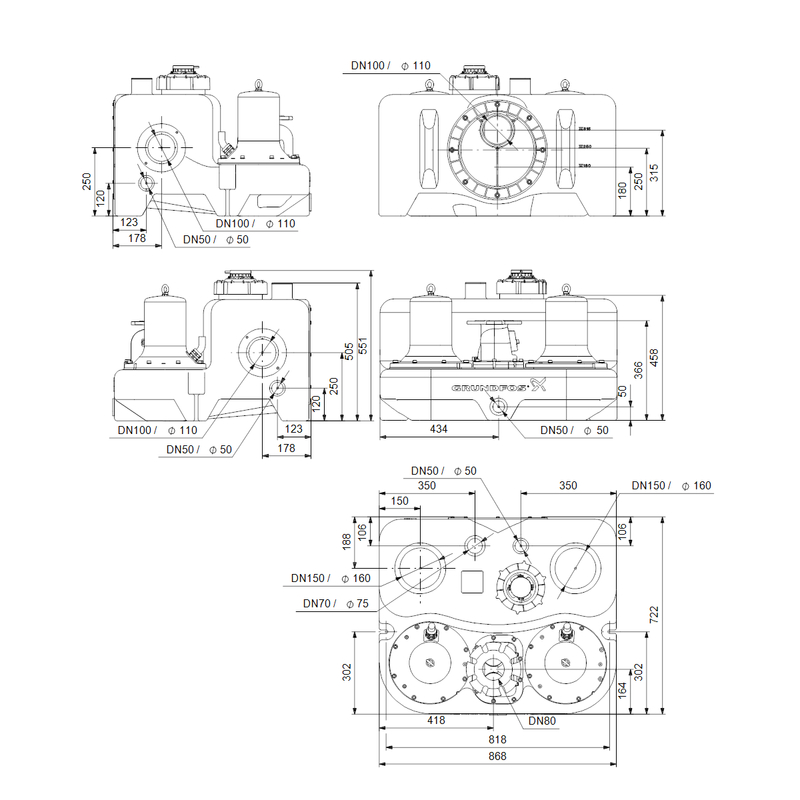

Rozměry

• Šířka: 800 mm
• Výška: 755 mm
• Délka: 1200 mm
• Váha brutto: 135,971 kg
• Váha netto: 113,134 kg
