Použití

• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro tloušťku podlah 0–200 mm
• Pro závěsné WC

Vlastnosti

• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky Alca s výjimkou senzorových tlačítek, STRIPE a NIGHT LIGHT
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Možnost vestavby oddáleného splachování
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 1 nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Obsahuje dávkovač WC tablet
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Předstěnový instalační systém s ovládáním shora nebo zepředu
• Příprava na připojení držáku s DG1/2˝ přechodem pro bidetovací sedátka a spršky
• Přívod vody zezadu/shora uprostřed
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Servisní práce bez použití nářadí
• Stavební hloubka 170 mm

Technická specifikace

• Doporučený rozsah tlaku vody: 0,3 - 0,5 MPa
• Funkční rozsah tlaku vody: 0,05 - 1,6 MPa
• Hygienická rezerva: 3 l
• Malé spláchnutí: 2,5 - 3,5 l
• Objem vody v nádržce: 9 l
• Připojení vody zezadu nebo shora montážními otvory: G1/2˝
• Standardní nastavení malého spláchnutí: 3 l
• Standardní nastavení velkého spláchnutí: 6 l
• Velké spláchnutí: 6 - 9 l
• Zátěžová zkouška: 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut pr.8×60 – 4 ks, hmoždinka pr.12 – 4 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Sada pro vhazování WC tablet
• Samonosný rám
• Šroubení 1/2˝ pro připojení vody s integrovaným rohovým ventilem Schell 1/2˝–3/8˝
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

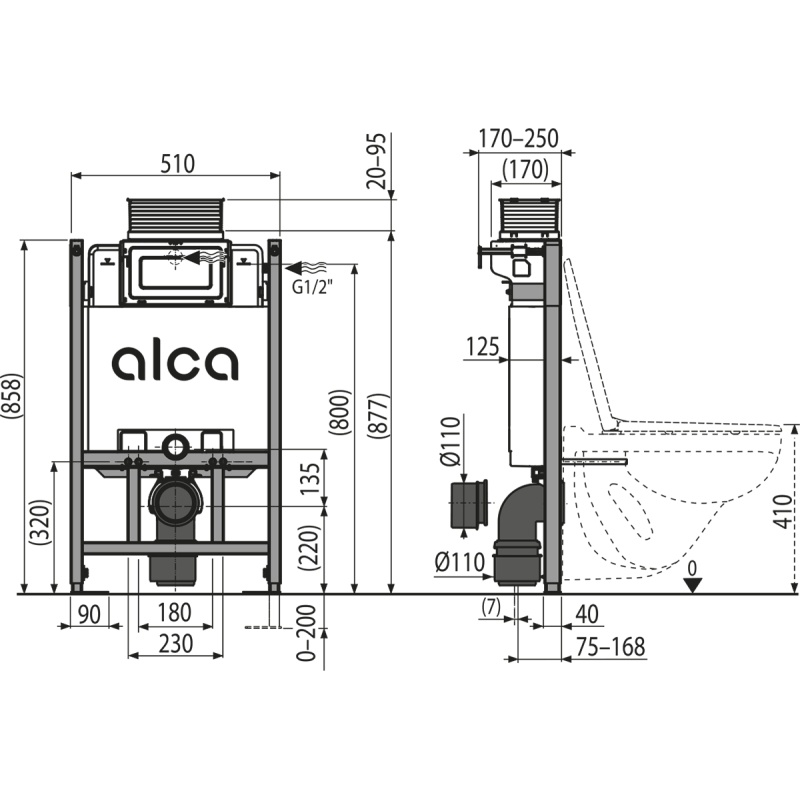

obr
