Použití

• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro závěsné WC s objemem splachování 45018 l
• Pro zazdění a obezdění k nosné stěně – mokrý proces
• Vhodný pro rekonstrukce

Vlastnosti

• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky Alca
• Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: pozinkovaný kov
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Montážní výška 1062 mm
• Možnost vestavby oddáleného nebo senzorového splachování
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 1 nepropustnost
• Obsahuje dávkovač WC tablet
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• Příprava na připojení držáku s DG1/2˝ přechodem pro bidetovací sedátka a spršky
• Přívod vody zezadu/shora uprostřed
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Servisní práce bez použití nářadí
• Stavební hloubka 125 mm
• Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• Úsporné splachování – 2 l malé spláchnutí, 4 l velké spláchnutí
• Vyjmutelný díl polystyrenu pro snadný přístup při instalaci

Technická specifikace

• Doporučený rozsah tlaku vody: 0,3 - 0,5 MPa
• Funkční rozsah tlaku vody: 0,05 - 1,6 MPa
• Hygienická rezerva: 2 l
• Malé spláchnutí: 2 - 4 l
• Objem vody v nádržce: 6 l
• Připojení vody zezadu nebo shora montážními otvory: G1/2˝
• Standardní nastavení malého spláchnutí: 2 l
• Standardní nastavení velkého spláchnutí: 4 l
• Velké spláchnutí: 3,5 - 6 l
• Zátěžová zkouška: 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut pr.8×60 – 4 ks, hmoždinka pr.12 – 4 ks
• Koleno odpadu HT 90/110 polyethylen, PE-HD
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Nádrž s napouštěcí a vypouštěcí armaturou
• Pozinkovaný rám včetně nosné konstrukce
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Sada pro vhazování WC tablet
• Šroubení 1/2˝ pro připojení vody s integrovaným rohovým ventilem Schell 1/2˝–3/8˝
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

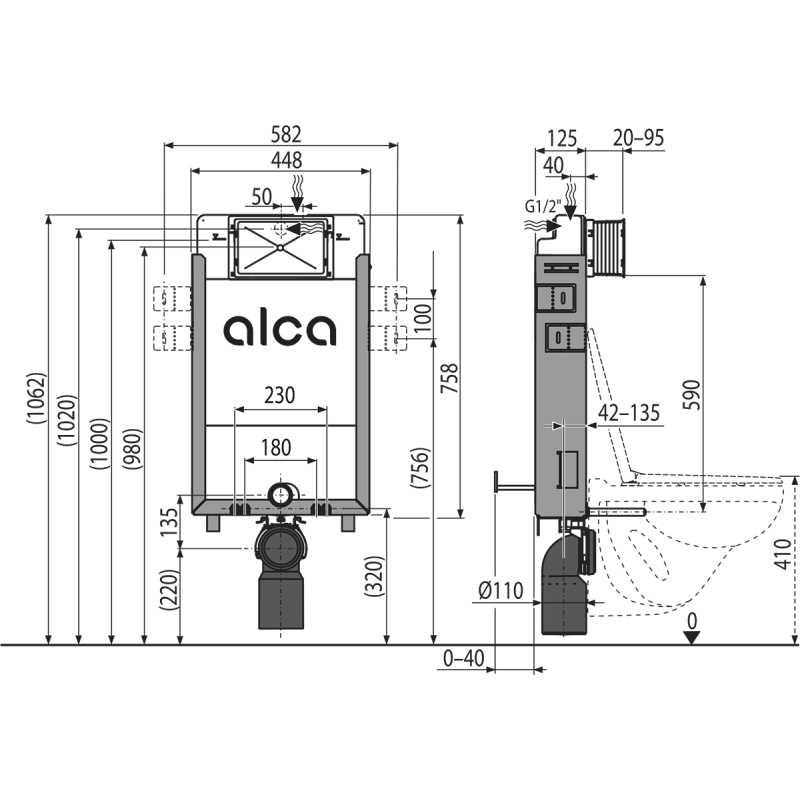

obr
