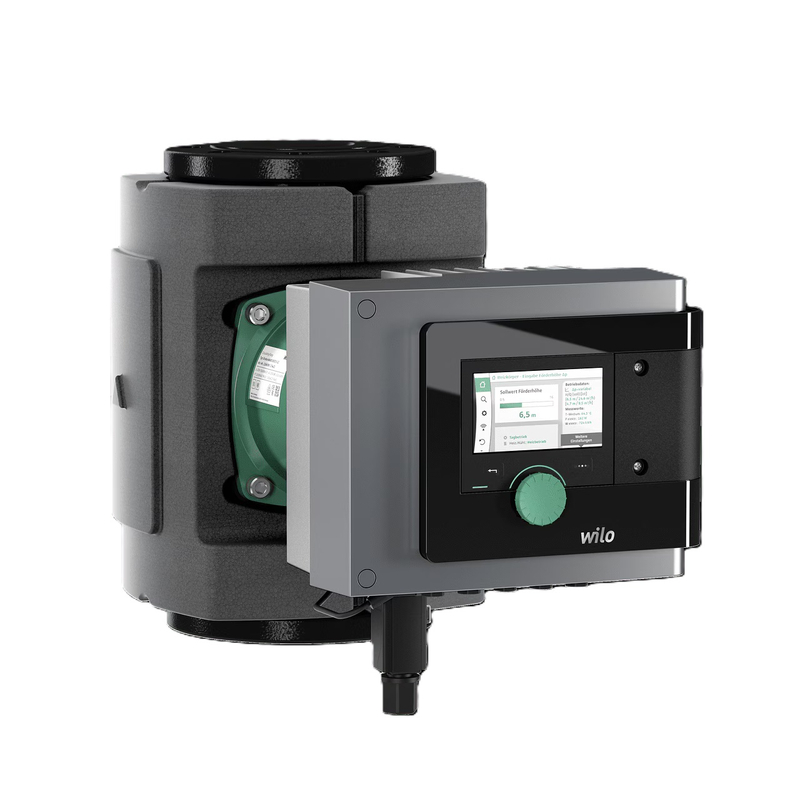

Prémiové chytré čerpadlo Wilo-Stratos MAXO Vysoce účinné inline mokroběžné čerpadlo s elektronicky komutovaným motorem a elektronickým nastavením výkonu. Lze použít pro topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi 0,17 a 0,19.

Regulační režimy:

• Permanentní, automatické přizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus (nastavení z výroby). Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.
• Konstantní teplota (T-const.)
• Konstantní teplotní rozdíl (dT-const.)
• Optimalizace čerpaného množství podávacího čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).
• Konstantní čerpané množství (Q-const.)
• Řízení dle diferenčního tlaku dp-c ve vzdáleném bodě v potrubní síti (regulace špatného bodu)
• Konstantní diferenční tlak (dp-c)
• Variabilní diferenční tlak (dp-v) s volitelnou možností zadání nominálních provozních bodů
• Konstantní otáčky (n-const.)
• Uživatelem definovaná regulace PID

Funkce:

• Evidence množství tepla
• Evidence množství chladu
• Automatické vypnutí čerpadla při zaznamenání nulového průtoku (No-Flow Stop)
• Přepnutí mezi ohřevným a chladicím provozem (automaticky, externě nebo manuálně)
• Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.)
• Provozní režimy zdvojených čerpadel: Paralelní provoz s optimalizací účinnosti pro dp-c a dp-v, hlavní/záložní režim
• Uložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení)
• Zobrazení hlášení poruchy/varovného hlášení tiskacími písmeny včetně doporučení k nápravě
• Funkce odvzdušnění k automatickému odvětrávání komory rotoru
• Automatický útlumový režim
• Automatická odblokovací funkce a integrovaná plná ochrana motoru
• Detekce chodu nasucho

Zobrazení:

• Regu í režim
• Požadovaná hodnota
• Průtok
• Teplota
• Příkon
• Spotřeba elektřiny
• Aktivní vlivy (např. STOP, No-Flow Stop)

Provedení:

• 2 konfigurovatelné analogové vstupy: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA a "běžně dostupný Pt1000 digitální vstupy (Ext. OFF, Ext. Min., Ext. Max, ohřívání/chlazení, manuální přenastavení (objektová automatika odpojena), blokace ovládání (blokace kláves a dálkově ovládaná ochrana konfigurace))
• 2 konfigurovatelná hlásicí relé pro provozní hlášení a hlášení poruchy
• Místo zapojení pro moduly Wilo CIF s rozhraními pro automatické řízení objektu (volitelné příslušenství: moduly CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net jako systémová sběrnice Wilo pro vzájemnou komunikaci výrobků Wilo, "např. Multi-Flow Adaptation Gateway
• Integrované teplotní čidlo
• Automatický nouzový provoz při zvláštních stavech (lze definovat počet otáček čerpadla) např. při výpadku bus komunikace nebo při hodnotách senzoru
• Grafický barevný displej (4,3 palce) s ovládáním přes manuální ovládání jedním knoflíkem
• Načtení a nastavení provozních údajů a např. vytvoření protokolu o uvedení do provozu přes rozhraní Bluetooth (bez dalšího příslušenství) pomocí aplikace Wilo Assistant
• Integrované řízení zdvojených čerpadel (zdvojená čerpadla jsou již propojená), při použití 2 samostatných čerpadel jako zdvojeného čerpadla, připojení přes Wilo Net
• Detekce přetržení kabelu u analogového signálu (v připojení s 2–10 V nebo 4–20 mA)
• Možnost venkovní instalace s ochranou proti povětrnostním vlivům podle návodu k montáži a obsluze
• Předem nastavené datum a hodiny
• Tepelně izolační plášť pro použití v oblasti vytápění

Rozsah dodávky:

• Čerpadlo
• Optimalizovaný Wilo-Connector shodný pro všechny konstrukční velikosti
• 2x kabelová průchodka M16 x 1,5
• Podložky pro přírubové šrouby M12 a M16 (při jmenovitých světlostech přípojky DN 32 až DN 65)
• 2x Těsnění v případě přípojky na závit
• Tepelně izolační plášť
• Stručný návod k montáži a obsluze

Volitelné příslušenství:

• Izolace proti chladu ClimaForm k zamezení tvorby kondenzátu
• Modul CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Pt1000 (B) kontakt povrchu potrubí (pro teplou vodu)
• Senzor Pt1000 (AA) k instalaci do ponorného pouzdra
• Čidlo diferenčního tlaku

Provozní údaje:

• Min. teplota média Tmin: -10 °C
• Max. teplota média Tmax: 110 °C
• Min. okolní teplota Tmin: -10 °C
• Max. okolní teplota Tmax: 40 °C
• Maximální provozní tlak PN: 10 bar
• Minimální výška přítoku při 50 °C: 3 m
• Minimální výška přítoku při 95 °C: 10 m
• Minimální výška přítoku při 110 °C: 16 m

Údaje o motoru:

• Index energetické účinnosti (EEI): menší než 0,19
• Síťová přípojka: 1-230 V +/-10%, 50/60 Hz
• Jmenovitý proud Imin: 0,11 A
• Jmenovitý proud Imax: 0,93 A
• Jmenovitý výkon P2: 99 W
• Min. otáčky nmin: 750 1/min
• Max. otáčky nmax: 2600 1/min
• Příkon (min) P1 min: 7 W
• Příkon P1 max: 130 "W
• Rušivé vyzařování: EN 61800-3 "(C1)
• Odolnost proti rušení: EN 61800-3 prostředí (C2)
• Izolační třída: F
• Třída krytí: IPX4D
• Šroubení kabelu: 5 x M16x1.5
• Hladina akustického tlaku: 27 dB

Materiály:

• Skříň čerpadla: šedá litina
• Oběžné kolo: PPS-GF40
• Hřídel: Nerezová ocel
• Materiál ložiska: Uhlíkový grafit

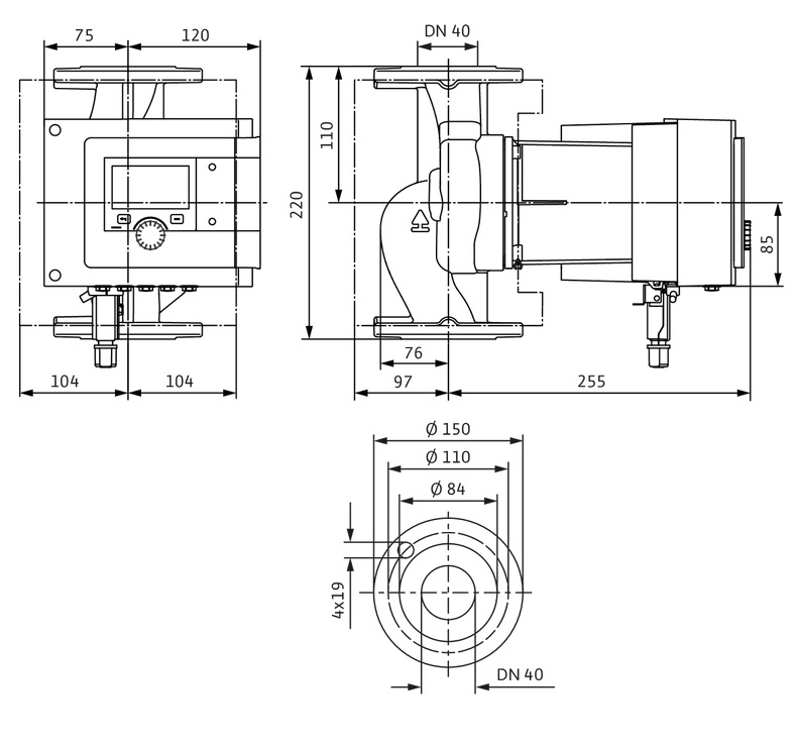

Rozměry pro instalaci:

• Přípojka trubky na straně sání DNs: DN 40
• Přípojka trubky na výtlaku DNd: DN 40
• Konstrukční délka L0: 220 mm
