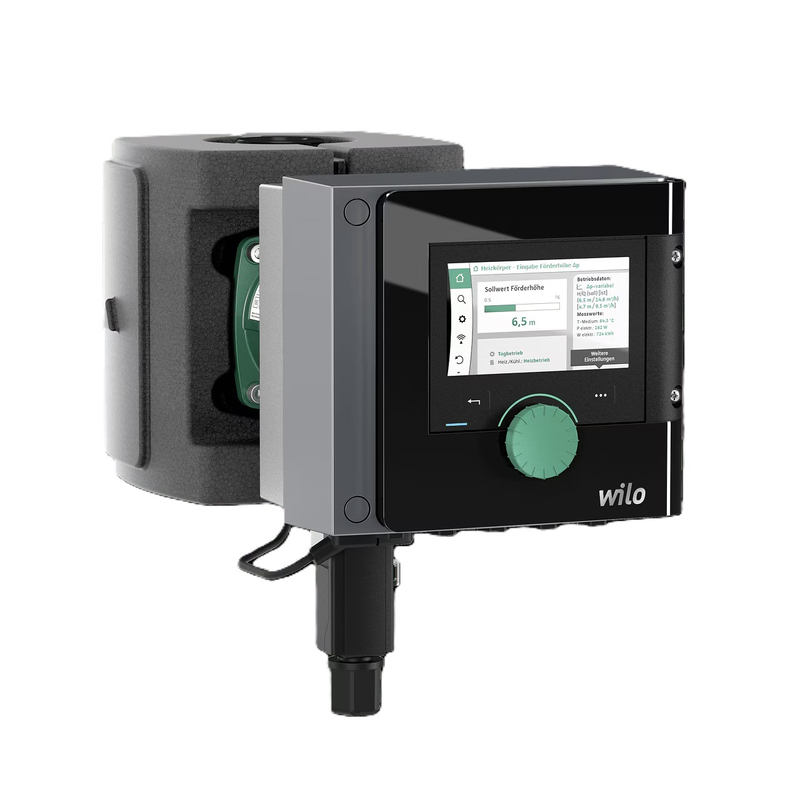

Prémiové chytré čerpadlo Wilo-Stratos MAXO
Vysoce účinné inline mokroběžné čerpadlo s elektronicky komutovaným motorem a elektronickým nastavením výkonu. Lze použít pro topnou vodu, studenou vodu a směsi vody/glykolu. Index energetické účinnosti (EEI) podle typu čerpadla mezi 0,17 a 0,19.

Regulačnírežimy:

• Permanentní, automaticképřizpůsobení výkonu podle potřeby zařízení bez zadání požadované hodnoty Wilo-Dynamic Adapt plus (nastavení z výroby). Úspora proudu až o 20 % oproti regulačnímu režimu dp-v.
• Konstantní teplota (T-const.)
• Konstantní teplotní rozdíl (dT-const.)
• Optimalizace čerpaného množstvípodávacího čerpadla podle potřeby propojením a komunikací s několika čerpadly (Multi-Flow Adaptation).
• Konstantní čerpané množství(Q-const.)
• Řízení dle diferenčního tlaku dp-c ve vzdálenémbodě v potrubní síti (regulace špatného bodu)
• Konstantní diferenčnítlak (dp-c)
• Variabilní diferenční tlak (dp-v) s volitelnoumožností zadání nominálních provozních bodů
• Konstantní otáčky(n-const.)
• Uživatelem definovaná regulace PID

Funkce:

• Evidencemnožství tepla
• Evidence množství chladu
• Automatické vypnutí čerpadla přizaznamenání nulového průtoku (No-Flow Stop)
• Přepnutí meziohřevným a chladicím provozem (automaticky, externě nebo manuálně)
• Nastavitelné omezení čerpacího výkonu pomocí funkce Q-Limit (Qmin. a Qmax.)
• Provozní režimy zdvojených čerpadel:Paralelní provoz s optimalizací účinnosti pro dp-c a dp-v, hlavní/záložní režim
• Uložení a obnovení nakonfigurovaného nastavení čerpadel (3 body obnovení)
• Zobrazení hlášení poruchy/varovnéhohlášení tiskacími písmeny včetně doporučení k nápravě
• Funkceodvzdušnění k automatickému odvětrávání komory rotoru
• Automatickýútlumový režim
• Automatická odblokovací funkce a integrovanáplná ochrana motoru
• Detekce chodu nasucho

Zobrazení:

• Regulační režim
• Požadovaná hodnota
• Průtok
• Teplota
• Příkon
• Spotřeba elektřiny
• Aktivní vlivy (např. STOP, No-Flow Stop)

Provedení:

• 2 konfigurovatelné analogové vstupy: 0–10 V, 2–10 V, 0–20 mA, 4–20 mA a běžně dostupný Pt1000; napájení +24 V DC
• 2 konfigurovatelnédigitální vstupy (Ext. OFF, Ext. Min., Ext. Max, ohřívání/chlazení, manuální přenastavení (objektová automatika odpojena), blokace ovládání (blokace kláves a dálkově ovládaná ochrana konfigurace))
• 2konfigurovatelná hlásicí relé pro provozní hlášení a hlášení poruchy
• Místo zapojení pro moduly Wilo CIF s rozhraními pro automatické řízení objektu (volitelné příslušenství: moduly CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net jakosystémová sběrnice Wilo pro vzájemnou komunikaci výrobků Wilo, např. Multi-Flow Adaptation; provoz zdvojeného čerpadla a Wilo-Smart Gateway
• Integrované teplotní čidlo
• Automatický nouzovýprovoz při zvláštních stavech (lze definovat počet otáček čerpadla) např. při výpadku bus komunikace nebo při hodnotách senzoru
• Grafický barevný displej (4,3 palce) s ovládáním přes manuální ovládání jedním knoflíkem
• Načtení a nastavení provozních údajů anapř. vytvoření protokolu o uvedení do provozu přes rozhraní Bluetooth (bez dalšího příslušenství) pomocí aplikace Wilo Assistant
• Integrované řízení zdvojených čerpadel (zdvojená čerpadla jsou již propojená), při použití 2 samostatných čerpadel jako zdvojeného čerpadla, připojení přes Wilo Net
• Detekce přetržení kabelu u analogového signálu(v připojení s 2–10 V nebo 4–20 mA)
• Možnost venkovní instalace sochranou proti povětrnostním vlivům podle návodu k montáži a obsluze
• Předem nastavené datum a hodiny
• Tepelně izolačníplášť pro použití v oblasti vytápění

Rozsah dodávky

• Čerpadlo
• Optimalizovaný Wilo-Connector shodný pro všechny konstrukční velikosti
• 2x kabelováprůchodka M16 x 1,5
• Podložky pro přírubové šrouby M12 a M16(při jmenovitých světlostech přípojky DN 32 až DN 65)
• 2xTěsnění v případě přípojky na závit
• Tepelně izolační plášť
• Stručný návod k montáži a obsluze

Volitelné příslušenství:

• Izolace proti chladu ClimaForm k zamezení tvorby kondenzátu
• Modul CIF: Modbus TCP,Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Pt1000(B) kontakt povrchu potrubí (pro teplou vodu)
• Senzor Pt1000 (AA)k instalaci do ponorného pouzdra
• Čidlo diferenčního tlaku

Provozní údaje

• Min. teplota média Tmin -10 °C
• Max. teplota média Tmax 110 °C
• Min. okolní teplota Tmin -10 °C
• Max. okolní teplota Tmax 40 °C
• Maximální provozní tlak PN 10 bar
• Minimální výškapřítoku při 50 °C m 3 m
• Minimální výška přítoku při 95 °C m 10 m
• Minimální výška přítoku při 110 °C 16 m

Údaje o motoru

• Indexenergetické účinnosti (EEI) menší než 0,18
• Síťová přípojka 1-230 V +/-10%, 50/60 Hz
• Jmenovitý proud Imin 0,11 A
• Jmenovitý proud Imax 0,95 A
• Jmenovitý výkon P2 114 W
• Min. otáčky nmin 750 1/min
• Max. otáčky nmax 3050 1/min
• Příkon (min) P1 min 7 W
• Příkon P1 max 135 W
• Rušivé vyzařování EN 61800-3;2004+A1;2012/ obytné prostředí (C1)
• Odolnost proti rušení EN61800-3;2004+A1;2012 / průmyslové prostředí (C2)
• Izolační třída F
• Třída krytí IPX4D
• Šroubení kabelu 5 x M16x1.5

Materiály

• Skříňčerpadla šedá litina
• Oběžné kolo PPS-GF40
• Hřídel Nerezová ocel
• Materiál ložiska Uhlíkový grafit

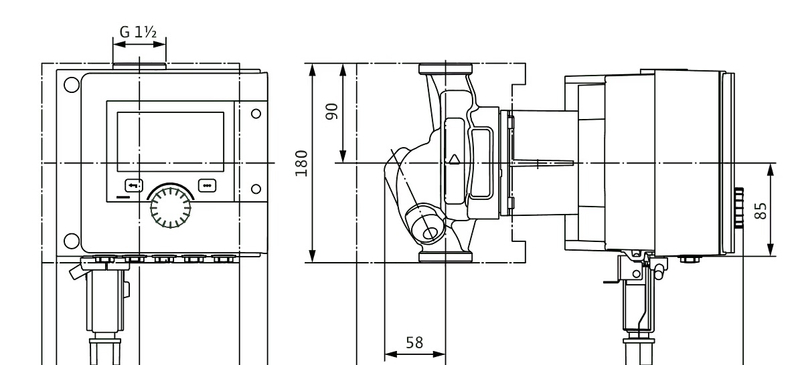

Rozměry pro instalaci

• Přípojka trubkyna straně sání DNs G 1 1/2
• Přípojka trubky na výtlaku DNd G 1 1/2
• Konstrukční délka L0 180 mm

Oběhové čerpadlo pro topný systém, které nabízí vysokouúčinnost a snadnou instalaci. S kompaktním provedením a nízkou hlučností je ideální volbou pro moderní domácnosti i komerční prostory.
